レイアウトプラグイン Arrow Ver 1.0

カスタムオブジェクトという機能を使って、NULLオブジェクトを矢印にします。
これによって、一見しただけではわかりにくいNULLの向きが一目でわかるようにします。
もちろんこのオブジェクトはレンダリングはされません。

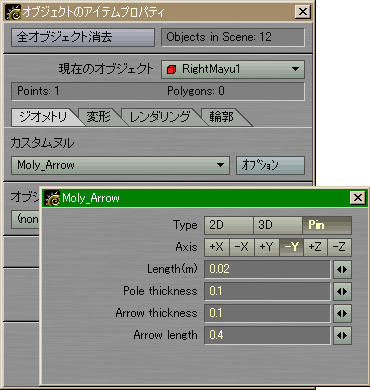

使用するには、まずNULLオブジェクトを追加します。 そして、「カスタムヌル」 に Moly_Arrowを設定します。 さらにオプションボタンを押すと設定画面が出てきます。 Type 矢印のタイプ(下記参照) Axis 矢印の方向 Length(m) 矢印の長さ(m) Pole thickness 矢印の棒の部分の長さ Arrow thickness 矢印の矢尻の太さ Arrow length 矢印の矢尻の長さ デフォルトでは、方向は-Y、つまり真下に向いています。 これは、Sasquatch(tm)のコーミング設定のための設定となっています。 Pole thickness, Arrow thickness, Arrow lengthは、Lengthに対する比率となっています。 つまり、0.1なら長さの1/10ということになります。 ただし、TypeがPinの場合はArrow thickness, Arrow lengthは意味がありません。

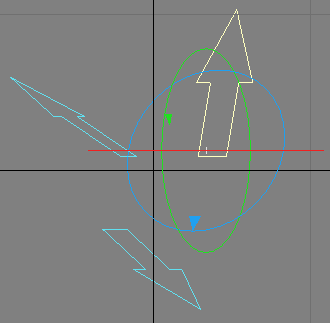

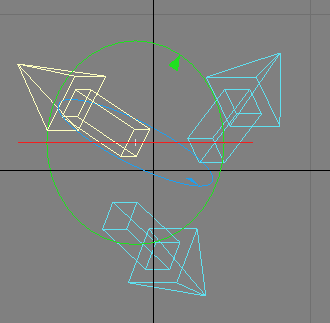

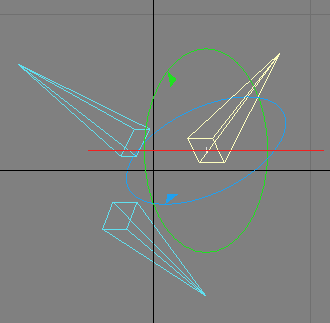

2D	3D	Pin

これは主にSasquatch(tm)用に開発されたモデラプラグインです。
そのため、デフォルトのAxisが-Yになっているのです。
Sasquatch(tm)は、 コーミングの設定のためにNULLオブジェクトを使いますが、これは向きが非常にわかりにくいです。
そこで、このプラグインでNULLを矢印にすれば、簡単にコーミングの方向がわかります。

	この例では、4つのコントローラが設定されています。 Moly_ArrowはPinで指定されています。
	Sasquatch(tm)を設定してレンダリングすると、このようにつむじができあがりました。 コントローラの向きに毛並みが流れているのがわかると思います。

・最後に

このプラグインのバージョン1.0は、LightWave3D 6.0 (Intel) 用に作成されました。
その他のバージョンでは動作は保証しかねます。

このプラグインを使用したことによるあらゆる損害は補償しません。
自己責任において使用してください。

バグ報告、機能追加の要望等はお気軽にメールにてお願いします。

本プラグインはフリーです。
再配布する場合は、本ドキュメントを必ず添付してください。
転載する場合は、メールをお願いします。

本プラグインの著作権はMolyが持っています。

このページの商品名は各社の登録商標です。

LightWave3Dについて詳しくは株式会社ディ・ストームへ。

Sasquatchについて詳しくは Worley Laboratoriesへ。
